sankey_d3 v0.0.1
Диаграмма Сэнкей / Sankey
Обзор
om_charts_sankey
— это React-компонент для создания диаграмм Сэнкей. Этот пакет предоставляет простую интеграцию диаграммы в React-приложениях, работающих в эко системе Оптимакрос.
Установка
npm install om_charts_sankey
или с помощью Yarn:
yarn add om_charts_sankey
Использование
Импортируйте и используйте компонент Sankey в своем React-приложении:
import { Sankey } from 'om_charts_sankey';
const data: SankeyDatum = {
nodes: [
{ name: 'Источник A', color: "#79a4d2" },
{ name: 'Цель B', color: "#40bf4d" },
{ name: 'Цель С', color: "#3a7872" },
{ name: 'Цель D', color: "#40b5bf" }
],
links: [
{ source: 'Источник A', target: 'Цель B', value: 30 },
{ source: 'Цель B', target: 'Цель С', value: 20 },
{ source: 'Цель B', target: 'Цель D', value: 10 },
]
}
const setting: Settings = {
...
needTooltip: true,
}
const App = () => {
return (
<Sankey
datum={data}
setting={setting}
width={600}
height={400}
/>
)
}
export default App;
Свойства компонента Sankey
Свойство | Тип | По умолчанию | Описание |
---|---|---|---|
datum | Объект | Обязательно | Данные Sankey-диаграммы с полями nodes и links . |
setting | Объект | Не обязательно | Пользовательские настройки графика и тултипа |
width | Число | 900 | Ширина диаграммы |
height | Число | 500 | Высота диаграммы. |
Данные для диаграммы
Данные для построения для диаграммы Сэнкей имеют свои особенности и должны состоять из двух массивов:
- массив nodes содержит список уникальных узлов. Цвета узлов являются не обязательными, если Вы их не укажете, то диаграмма построится на дефолтных для нее цветах
- массив links содержит указания на источник линии связи (source) и цель (target), а также значение потока (value)
Важно: В случае если массив links будет содержать циклические ссылки на источник и связи, то диаграмма не будет построена и Вы получите пустой холст
const data = {
nodes: [
{ name: 'Источник A' },
{ name: 'Цель B' },
],
links: [
{ source: 'Источник A', target: 'Цель B', value: 30 },
{ source: 'Цель B', target: 'Источник A', value: 20 },
]
}
Если значения value в links будут меньше или равны 0, или иметь не числовой формат, то они будут игнорироваться
const data = {
nodes: [
{ name: 'Источник A', color: "#79a4d2" },
{ name: 'Цель B', color: "#40bf4d" },
{ name: 'Цель С', color: "#3a7872" },
{ name: 'Цель D', color: "#40b5bf" }
],
links: [
{ source: 'Источник A', target: 'Цель B', value: -30 }, // игнорируется
{ source: 'Цель B', target: 'Цель С', value: 0 }, // игнорируется
{ source: 'Цель B', target: 'Цель D', value: false }, // игнорируется
]
}
Свойства объекта настроек settings
Все настройки, как и весь объект settings, являются не обязательными. В случае отсутствия настроек диаграмма будет учитывать дефолтные значения, указанные ниже
Свойство | Тип | По умолчанию | Описание |
---|---|---|---|
colorMode | 'source' | 'target' | source | Определяет режим цвета линий связей. 'source' - цвет определяется цветом источником, 'target' - целью |
lang | 'ru' | 'en' | 'de' | 'tr', | 'ru' | Язык интерфейса для отображения надписей на графике |
nodeAlign | 'sankeyLeft' | 'sankeyRight' |'sankeyCenter' |'sankeyJustify' | 'sankeyJustify' | Определяет выравнивание узлов |
needTooltip | Логический | false | Включает/отключает тултип. |
nodesSortingType | 'withoutSorting' | 'ascending' | 'descending' | 'withoutSorting' | Определяет порядок сортировки узлов. |
linksSortingType | 'withoutSorting' | 'ascending' | 'descending' | 'withoutSorting' | Определяет порядок сортировки связей. |
showLinkTooltip | Объект | См. ниже | Настройки тултипов для связей. |
showNodeTooltip | Объект | См. ниже | Настройки тултипов для узлов. |
tooltipColors | Объект | См. ниже | Цвета тултипов. |
text | Объект | См. ниже | Настройки отображения текста. |
numberFormatter | Функция | См. ниже | Преобразует числа в пользовательское представление |
showLinkTooltip
Данная настройка определяет внешний вид тултипа при наведении на линии связи между узлами
Внешний вид тултипа
Свойство | Тип | По умолчанию | Описание |
---|---|---|---|
value | Логический | false | Показывать значение связи. |
sourceName | Логический | false | Показывать имя источника. |
sourcePercentage | Логический | false | Показывать процент источника. |
linkName | Логический | false | Показывать имя связи. |
linkPercentage | Логический | false | Показывать процент связи. |
showNodeTooltip

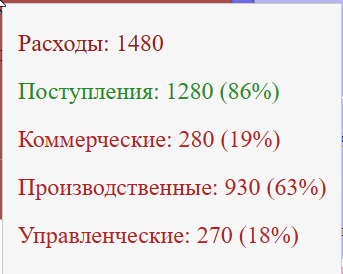

Данная настройка определяет внешний вид тултипа при наведении на узлы
Свойство | Тип | По умолчанию | Описание |
---|---|---|---|
name | Логический | false | Показывать имя узла. |
value | Логический | false | Показывать значение узла. |
incomeName | Логический | false | Показывать имя входящих узлов. |
incomeValue | Логический | false | Показывать значение входящих узлов. |
incomePercentage | Логический | false | Показывать процент входящих узлов. |
outgoingName | Логический | false | Показывать имя исходящих узлов. |
outgoingValue | Логический | false | Показывать значение исходящих узлов. |
outgoingPercentage | Логический | false | Показывать процент исходящих узлов. |
tooltipColors
Свойство | Тип | По умолчанию | Описание |
---|---|---|---|
labels | строка | #010409 | Цвет основного значения тултипа узла |
linkText | строка | #212121 | Цвет основного значения тултипа связи |
decrementColor | строка | #B22222 | Цвет входящих исходящих тултипа связи |
incrementColor | строка | #228B22 | Цвет входящих значений тултипа связи |
text
Свойство | Тип | По умолчанию | Описание |
---|---|---|---|
showName | Логический | false | Показывать имя узла. |
showValue | Логический | false | Показывать значение узла. |
numberFormatter
Функция пользовательского форматирования чисел, которые будут отражаться на графике и тултипах. Дефолтно значения будут отображаться без разделителей тысячных и каких либо префиксов
numberFormatte: (value: number) => string
