sitclib v0.0.7
空间交互标签云布局库（SitcLib）
目录
简介
SitcLib 是用于绘制空间交互标签云（Spatial Interaction Tag Cloud, SITC）的 JavaScript 库，它依赖于D3.js，使用 SVG 绘制 SITC。
基本使用
SitcLib内部依赖于 D3.js,使用时需要导入 D3.js。
使用 script 标签导入
<!DOCTYPE html>
<html lang="en">
<head>
<meta charset="UTF-8" />
<meta name="viewport" content="width=device-width, initial-scale=1.0" />
<title>umd版本演示</title>
<link rel="stylesheet" href="./style.css" />
<!-- 导入d3 -->
<script src="https://cdn.bootcdn.net/ajax/libs/d3/7.9.0/d3.min.js"></script>
<!-- 导入Sitc -->
<script src="../dist/sitclib.umd.js"></script>
</head>
<body>
<!-- 指定画布，SITC算法默认选择id为sitc-svg的svg元素作为画布 -->
<svg id="sitc-svg"></svg>
<script>
// 实例化sitc对象
const sitc = new Sitc();
// 这里使用D3读取空间交互数据
d3.json("../testData/flightsData.json").then((sourceData) => {
sitc
.data([sourceData[0]]) // 指定空间交互数据
.layout(); // 基于默认配置生成空间交互标签云
});
</script>
</body>
</html>使用 esm 导入
可以通过 npm 下载 es 版本的SitcLib，也可以将 dist 文件下的sitclib.es.js直接下载到本地。
npm install sitclib<!DOCTYPE html>
<html lang="zh">
<head>
<meta charset="UTF-8" />
<meta name="viewport" content="width=device-width, initial-scale=1.0" />
<title>es版本演示</title>
<link rel="stylesheet" href="./style.css" />
</head>
<body>
<!-- 指定画布，SITC算法默认选择id为sitc-svg的svg元素作为画布 -->
<svg id="sitc-svg"></svg>
</body>
<script type="module">
import * as d3 from "d3";
import Sitc from "sitclib"; // 导入Sitc
// 或下载到本地后导入
// import Sitc from "path/to/sitclib.es.js";
//实例化得到sitc对象
const sitc = new Sitc();
// 使用D3读取空间交互数据
d3.json("../testData/flightsData.json").then((sourceData) => {
sitc.data([sourceData[0]]).layout();
});
</script>
</html>前置概念
默认配置
SitcLib 默认导出Sitc类，实例化该类得到一个具有绘制 SITC 默认配置的 sitc 对象，具体配置如下：
{
// 参数名：默认值
sidata: null, // 布局所需的空间交互数据
mode: 'S1', // 空间交互标签云模式，可选值: 'S1' | 'S2' | 'D1' | 'D2' | 'M'
direction: 'totalValue', // 空间交互方向，可选值： 'totalValue' | 'inValue' | 'outValue'
// 指向箭头相关配置
arrow: {
show: true, // 是否显示指向箭头
stroke: { // 箭头描边样式
color: "#333", // 颜色
opacity: 0.8, // 透明度
width: 1, // 宽度
}
},
// 标签配色，分别对应中心、共有、部分共有、独有标签
colorScheme: ["red", "green", "yellow", "blue"],
// 标签字体配置
font: {
fontSizeRange: [16, 40], // 字号范围
fontSizeScale: "global", // 字号映射尺度，可选值：'global' | 'local'
fontFamily: "微软雅黑", // 字体
fontWeight: "normal", // 字重，可选值：'normal' | 'bold'
fontStyle: "normal", // 倾斜， 可选值：'normal' | 'italic'
},
// 显示、隐藏标签簇外接圆和标签包围盒
isShow: {
circle: false, // 外接圆
rect: false, // 包围盒
},
// 阿基米德螺线配置
spiralCfg: {
ratio: 1, // 螺线长宽比，取值范围[0.5, 1.5]
step: 0.1, // 步长，取值范围[0.01, 1]
b: 1, // 螺距，取值范围[0.1, 1.5]
a: 0, // 起始点偏移量, 固定为0
},
// SVG画布的css选择器
svgSelector: '#sitc-svg',
// SVG画布
svgSelection: Selection
}空间交互数据
SITC布局所需的数据，具体格式如下：
[
// 一个中心地点对应的空间交互数据
{
// 中心地点
source: {
name: string, // 中心地点名称
crd: [number, number], // 中心地点地理坐标
province: string, // 中心地点所属省份
nameEn: string, // 中心地点英文名称
},
// 与中心地点交互的地点集合
targets: [
{
name: string, // 地点名称
crd: [number, number], // 地点地理坐标
province: string, // 地点所属省份
nameEn: string, // 地点英文名称
inValue: number, // 该地点流入中心地点的交互强度
outValue: number, // 中心地点流出到该地点的交互强度
totalValue: number, // 流入与流出强度总和
class?: number, // 地点的尺度[可选参数，仅S1模式可用]，将targets中的地点按class分为不同的尺度，可选值: 1 | 2 | 3
},
...
]
},
...
]空间交互数据示例如下：
{
{"source": {
"name": "上海市",
"crd": [121.4737021, 31.2303904],
"province": "上海市",
"nameEn": "ShangHaiShi"
},
"targets": [
{
"name": "临沧市",
"nameEn": "LinCangShi",
"crd": [100.088824, 23.884154],
"province": "云南省",
"inValue": 2,
"outValue": 1,
"totalValue": 3
},
{
"name": "丽江市",
"nameEn": "LiJiangShi",
"crd": [100.22775, 26.855047],
"province": "云南省",
"inValue": 7,
"outValue": 7,
"totalValue": 14
}
]
},
{
"source": {
"name": "保山市",
"crd": [
99.16176100000001,
25.112046
],
"province": "云南省",
"nameEn": "BaoShanShi"
},
"targets": [
{
"name": "上海市",
"nameEn": "ShangHaiShi",
"crd": [
121.4737021,
31.2303904
],
"province": "上海市",
"inValue": 1,
"outValue": 1,
"totalValue": 2
},
{
"name": "昆明市",
"nameEn": "KunMingShi",
"crd": [
102.832891,
24.880095
],
"province": "云南省",
"inValue": 34,
"outValue": 35,
"totalValue": 69
},
{
"name": "北京市",
"nameEn": "BeiJingShi",
"crd": [
116.4073963,
39.90419989999999
],
"province": "北京市",
"inValue": 1,
"outValue": 1,
"totalValue": 2
},
]
}
}空间交互标签云模式
空间交互标签云设计有单中心 、双中心 与多中心 三种模式，每种模式支持输出的空间交互数据的中心地点数量与应用场景不同。
1.单中心模式
单中心模式支出输入一个中心地点的空间交互数据，细分为单中心同尺度(S1) 与单中心不同尺度(S2) 两种模式。
单中心同尺度(S1) 用于展示一个中心地点与同一尺度的其他地点的空间交互情况； 单中心不同尺度(S2) 用于展示一个中心地点与不同尺度的其他地点的空间交互情况，注意，需要指定空间交互数据中 targets 里地点的 class 属性 。
2.双中心模式
双中心模式又细分为双中心同流向(D1) 与双中心不同流向(D2) 两种模式。
双中心同流向(D1) 需要输入两个中心地点交互数据，对比这两个地点流入（inValue）、流出(outValue)或总和(totalValue)的交互情况； 双中心不同流向(D2) 需要输入一个中心地点的交互数据，对比这一个地点作为交互流入地与流出地的交互情况。
3.多中心模式

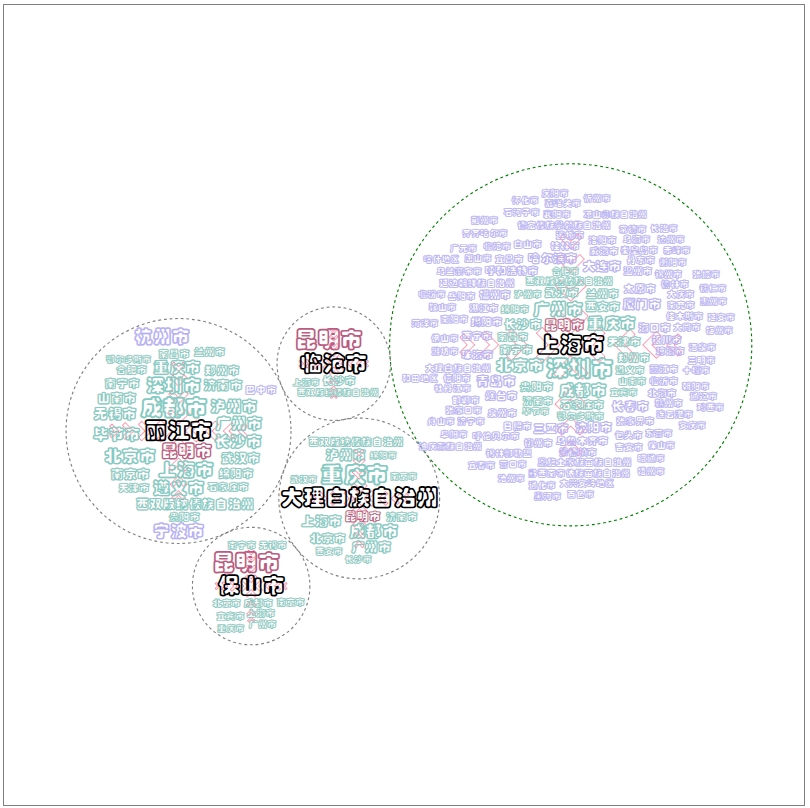

多中心模式(M) 支持输入任意数量中心地点的空间交互数据，展示这些地点空间交互情况。
API
sitc.data()
用途： 指定空间交互数据。注意：指定的空间交互数据中的中心地点数量需要和模式对应，S1、S2、D2 模式支持一个中心地点，D1 模式支持两个中心地点，M 模式支持任意数量的中心地点。
默认值： null
返回值： sitc 对象
const sidata1 = [...];
const sitc = new Sitc(sidata1); // 实例化时可以传入空间交互数据
const sidata2 = [...];
sitc.data(sidata2); // 重新指定空间交互数据sitc.setMode()
[返回](#top)
用途： 指定空间交互模式,必须为"S1", "S2", "D1", "D2", "M"中的一种。详见[空间交互标签云模式](#空间交互标签云模式)
默认值："S1"
返回值： sitc 对象
const sitc = new Sitc(); // 实例化
sitc.setMode("M"); // 指定为多中心模式sitc.setDirection()
[返回](#top)
用途： 指定空间交互的方向,必须为"totalValue", "inValue", "outValue"中的一种。
默认值： "totalValue"
返回值： sitc 对象
const sitc = new Sitc(); // 实例化
sitc.setMode("inValue"); // 指定为交互方向为"inValue"sitc.setArrow()
[返回](#top)
用途： 指定空间交互标签云中指向箭头的相关配置。
默认值：
{
show: true, // 是否显示指向箭头, boolean类型
stroke: { // 箭头描边样式
color: "#333", // 颜色
opacity: 0.8, // 透明度， number类型， 取值范围[0，1]
width: 1, // 宽度， number类型
}
}返回值： sitc 对象
const sitc = new Sitc(); // 实例化
sitc.setArrow({
stroke: {
color: "blue",
},
}); // 修改箭头颜色为蓝色sitc.setColorScheme()
[返回](#top)
用途： 指定空间交互标签云中标签的配色。
默认值：
["red", "green", "yellow", "blue"]; // 分别对应中心、共有、部分共有与独有标签返回值： sitc 对象
const sitc = new Sitc(); // 实例化
sitc.setColorScheme(["purple", "rgb(255,255,255)", "#333", "#e6e6e6"]); // 修改箭头颜色为蓝色sitc.setFont()
[返回](#top)
用途： 指定空间交互标签云中标签文本相关配置。
默认值：
{
fontSizeRange: [16, 40], // 字号范围
fontSizeScale: "global", // 字号映射尺度，可选值：'global' | 'local'
fontFamily: "微软雅黑", // 字体
fontWeight: "normal", // 字重，可选值：'normal' | 'bold'
fontStyle: "normal", // 倾斜， 可选值：'normal' | 'italic'
}返回值： sitc 对象
const sitc = new Sitc(); // 实例化
sitc.setFont({
fontFamily: "楷体",
fontWeight: "bold",
}); // 指定字体为楷体并加粗sitc.setShow()
[返回](#top)
用途： 指定标签簇外接圆与文本标签矩形包围盒是否可见。
默认值：
{
circle: false, // 外接圆，boolean类型
rect: false // 包围盒，boolean类型
}返回值： sitc 对象
const sitc = new Sitc(); // 实例化
sitc.setShow({
circle: true, // 可见
rect: true, // 可见
});sitc.spiral()
[返回](#top)
用途： 指定阿基米德螺线相关配置。
默认值：
{
ratio: 1, // 螺线长宽比，取值范围[0.5, 1.5]
step: 0.1, // 步长，取值范围[0.01, 1]
b: 1, // 螺距，取值范围[0.1, 1.5]
a: 0, // 起始点偏移量, 固定为0
}返回值： sitc 对象
const sitc = new Sitc(); // 实例化
sitc.spiral({
step: 0.01,
}); // 修改阿基米德螺线的螺距sitc.svg()
[返回](#top)
用途： 指定 svg 画布的 css 选择器。
默认值： "#sitc-svg"
返回值： sitc 对象
<svg class="my-svg"></svg>
<script>
const sitc = new Sitc(); // 实例化
sitc.svg(".my-class"); // 修改svg的选择器
</script>sitc.setInteraction()
[返回](#top)
用途： 指定 SITC 是否开启交互，默认开启的交互有画布的平移缩放、鼠标悬浮高亮同名标签、拖拽中心标签移动整个地名标签簇。
默认值： true
返回值： sitc 对象
const sitc = new Sitc(); // 实例化
sitc.setInteraction(false); // 关闭交互sitc.layout()
[返回](#top)
用途： 根据设定配置绘制空间交互标签云。
返回值： sitc 对象
const sitc = new Sitc(); // 实例化
// sitc暴露的方法支持链式调用
sitc
.data(your sidata)
.setMode(simode)
.setColorScheme(your color scheme)
.loyout(); // 根据指定的数据、模式、色带并结合其他未修改的默认配置绘制空间交互标签云测试用例中的 SITC
[返回](#top)
npm run dev
