vue3-sketch-ruler

vue3-sketch-ruler

是一个基于 Vue 3 + TypeScript 的标尺组件库，适用于低代码平台、大屏可视化、做图工具等场景，提供类似 Photoshop 的缩放与标尺辅助线体验。

Features

• Vue 3 Composition API / <script setup>
• 基于 TypeScript，类型完整
• 内置 TransformEngine 变换引擎，零外部依赖
• 多种缩放模式：鼠标中心、视口中心、内容中心
• 可配置参考线（拖拽创建、吸附、锁定）
• 内置 Minimap 缩略图导航（支持拖拽视口、点击跳转）
• 插件系统（生命周期钩子 + 自定义渲染器）
• 动画支持：ease-out / damped / exponential / direct
• 平台与业务代码通过插槽分离，专注业务即可

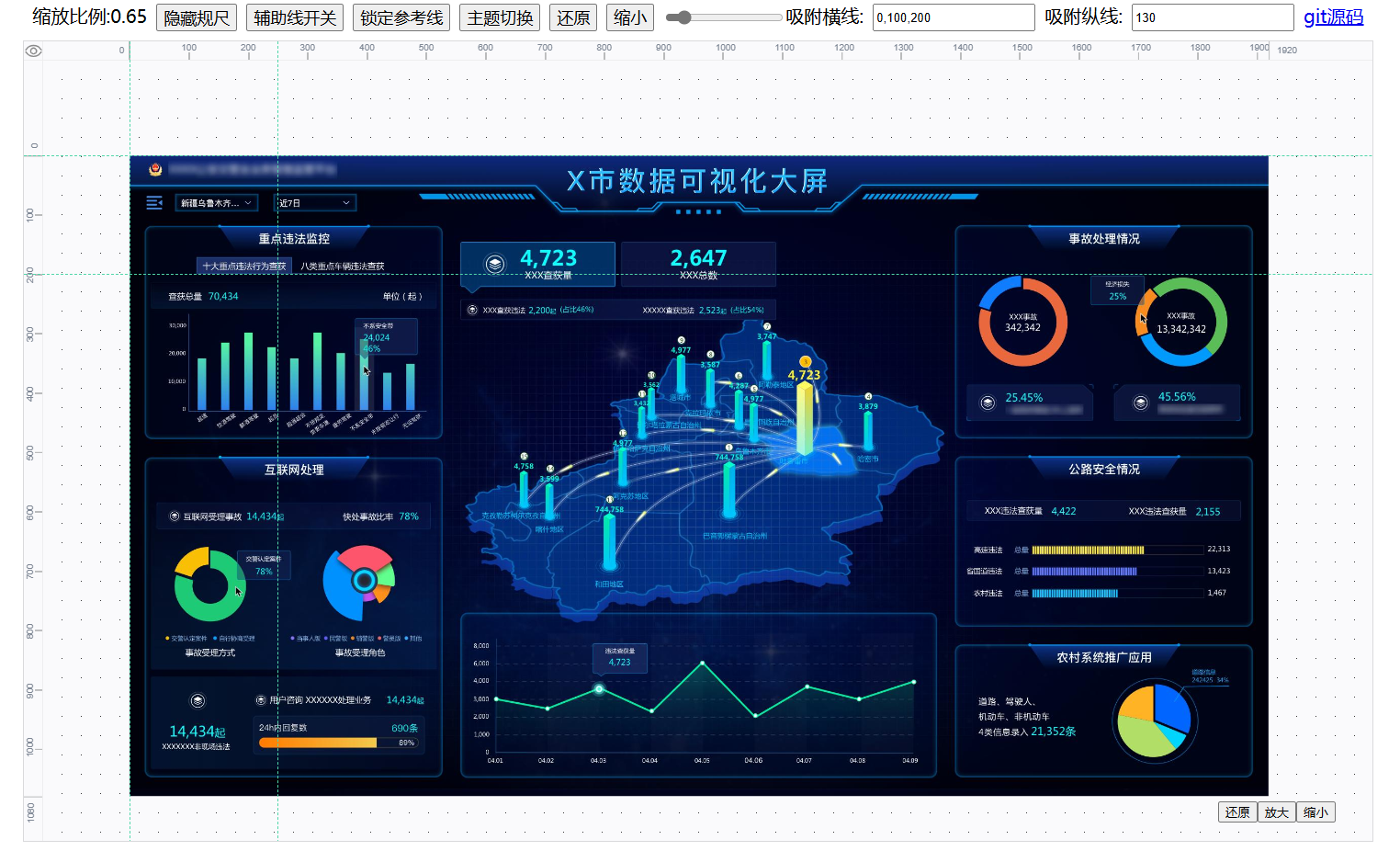

Demo

案例浏览: https://kakajun.github.io/vue3-sketch-ruler

CodePen 示例

安装

npm install --save vue3-sketch-ruler

# 或
yarn add vue3-sketch-ruler

# 或
pnpm add vue3-sketch-ruler

引入方式

ESM

import { SketchRuler, Minimap } from 'vue3-sketch-ruler'
import type { SketchRulerProps, SketchRulerPlugin } from 'vue3-sketch-ruler'
import 'vue3-sketch-ruler/lib/style.css'

CDN (IIFE)

通过 <script> 标签直接引入，挂载到全局变量 SketchRuler：

<script src="https://unpkg.com/vue@3/dist/vue.global.js"></script>
<script src="https://unpkg.com/vue3-sketch-ruler/lib/index.iife.js"></script>
<link rel="stylesheet" href="https://unpkg.com/vue3-sketch-ruler/lib/style.css" />

<script>
  const { SketchRuler: SketchRulerComp } = SketchRuler

  Vue.createApp({
    components: { SketchRuler: SketchRulerComp }
  }).mount('#app')
</script>

CDN (UMD)

UMD 格式兼容 CommonJS、AMD 和浏览器全局变量三种环境：

<script src="https://unpkg.com/vue@3/dist/vue.global.js"></script>
<script src="https://unpkg.com/vue3-sketch-ruler/lib/index.umd.cjs"></script>
<link rel="stylesheet" href="https://unpkg.com/vue3-sketch-ruler/lib/style.css" />

<script>
  const { SketchRuler: SketchRulerComp } = SketchRuler

  Vue.createApp({
    components: { SketchRuler: SketchRulerComp }
  }).mount('#app')
</script>

使用

基础用法

<template>
  <div class="wrapper" :style="{ width: width + 'px', height: height + 'px' }">
    <SketchRuler
      ref="sketchRef"
      v-model:scale="state.scale"
      :width="width"
      :height="height"
      :canvas-width="canvasWidth"
      :canvas-height="canvasHeight"
      :thick="state.thick"
      :lines="state.lines"
      :is-show-refer-line="state.isShowReferLine"
      :enable-animation="true"
      animation-mode="ease-out"
      @zoomchange="handleZoomChange"
      @update:lines="handleLinesChange"
    >
      <template #default>
        <div data-type="page" :style="canvasStyle">
          <img :src="bgImg" style="width:100%;height:100%" />
        </div>
      </template>

      <template #toolbar="{ tools, state }">
        <div class="btns">
          <button @click="tools.reset">还原</button>
          <button @click="tools.zoomIn">放大</button>
          <button @click="tools.zoomOut">缩小</button>
          <button @click="tools.zoomToPreset(1)">100%</button>
          <span>{{ (state.scale * 100).toFixed(0) }}%</span>
        </div>
      </template>
    </SketchRuler>
  </div>
</template>

<script setup lang="ts">
import { reactive, ref } from 'vue'
import { SketchRuler } from 'vue3-sketch-ruler'
import 'vue3-sketch-ruler/lib/style.css'

const sketchRef = ref()
const width = 1470
const height = 700
const canvasWidth = 1000
const canvasHeight = 500

const state = reactive({
  scale: 1,
  thick: 20,
  isShowReferLine: true,
  lines: { h: [0, 250], v: [0, 500] }
})

const canvasStyle = {
  width: canvasWidth + 'px',
  height: canvasHeight + 'px'
}

const handleZoomChange = (detail: { scale: number; x: number; y: number }) => {
  console.log('zoomchange', detail)
}

const handleLinesChange = (lines: { h: number[]; v: number[] }) => {
  console.log('lines changed', lines)
}
</script>

配合 Minimap

<template>
  <SketchRuler ref="sketchRef" v-model:scale="state.scale" ...>
    <template #default>...</template>
  </SketchRuler>

  <Minimap
    :content-width="canvasWidth"
    :content-height="canvasHeight"
    :viewport-x="viewportOffset.x"
    :viewport-y="viewportOffset.y"
    :viewport-width="width"
    :viewport-height="height"
    :scale="state.scale"
    :width="200"
    :height="150"
    @navigate="handleNavigate"
  />
</template>

<script setup>
import { SketchRuler, Minimap } from 'vue3-sketch-ruler'

const sketchRef = ref()
const viewportOffset = reactive({ x: 0, y: 0 })

const handleZoomChange = (detail) => {
  viewportOffset.x = detail.x
  viewportOffset.y = detail.y
}

const handleNavigate = (x, y) => {
  sketchRef.value?.setTransform({ x, y })
}
</script>

插件系统

import type { SketchRulerPlugin } from 'vue3-sketch-ruler'

const plugins: SketchRulerPlugin[] = [
  {
    name: 'demo-logger',
    onLineCreate: (ctx) => console.log('line created', ctx.line.id),
    onLineDelete: (ctx) => console.log('line deleted', ctx.line.id)
  }
]

API

Props

属性	描述	类型	默认值
width	容器宽度	number	1400
height	容器高度	number	800
canvasWidth	画布宽度	number	700
canvasHeight	画布高度	number	700
thick	标尺厚度	number	16
scale	缩放值（支持 v-model:scale）	number	1
showRuler	是否显示标尺	boolean	true
isShowReferLine	是否显示参考线	boolean	true
lines	初始化参考线	{ h: number[]; v: number[] }	{ h: [], v: [] }
palette	标尺样式配置	Partial<RulerPalette>	{}
shadow	阴影高亮区域	{ x, y, width, height }	{ x:0, y:0, width:0, height:0 }
zoomMode	缩放原点模式	'pointer' | 'viewport-center' | 'content-center'	'pointer'
zoomStep	缩放步长	number	0.25
minZoom	最小缩放	number	0.1
maxZoom	最大缩放	number	10
enableAnimation	是否启用动画	boolean	false
animationMode	动画模式	'direct' | 'ease-out' | 'damped' | 'exponential'	'ease-out'
autoCenter	初始化自动居中	boolean	true
paddingRatio	自动居中边距比（0~0.5）	number	0.2
initialOffset	初始偏移（autoCenter=false 时生效）	{ x: number; y: number }	{ x:0, y:0 }
snapThreshold	吸附阈值	number	5
lockLine	是否锁定参考线	boolean	false
selfHandle	自行处理输入事件	boolean	false
showMinorTicks	是否显示次刻度线	boolean	false
eyeIcon	左上角眼睛图标 base64	string	内置图标
closeEyeIcon	左上角闭眼图标 base64	string	内置图标
deleteLabel	参考线拖出画布时的删除提示	string	'放开删除'
plugins	插件列表	SketchRulerPlugin[]	[]

Events

事件	描述	回调参数
update:scale	缩放值双向绑定	number
update:offset	偏移值双向绑定	{ x: number; y: number }
zoomchange	缩放/平移变化	{ scale, x, y }
update:lines	参考线变化	{ h: number[]; v: number[] }
update:lockLine	参考线锁定状态变化	boolean
onCornerClick	左上角按钮点击	boolean（参考线显示状态）

Slots

插槽名	描述	作用域参数
default	画布内容（必须用 <template #default> 包裹）	—
toolbar	右下角工具栏	{ tools: { reset, zoomIn, zoomOut, zoomToPreset, setZoomMode, toggleReferLine }, state: { scale, offset, zoomMode, showReferLine } }

Expose

通过 ref 可以调用以下方法：

方法	描述
setTransform({ x?, y?, scale? })	设置变换状态
zoomIn()	放大
zoomOut()	缩小
reset()	重置到初始状态
zoomToPreset(scale)	缩放到预设比例
setZoomMode(mode)	设置缩放模式
engine	TransformEngine 实例
guideLines	当前参考线数组
cursorClass	当前光标类名

Palette

属性	描述	默认值
bgColor	画布背景	#f6f7f9
tickColor	刻度颜色	#BABBBC
labelColor	刻度标签颜色	#7D8694
guideLineColor	参考线颜色	#51d6a9
guideLineLockedColor	锁定参考线颜色	#d4d7dc
hoverBg	标签背景色	transparent
hoverColor	标签文字色	#000
borderColor	尺子边框颜色	#eeeeef
shadowColor	阴影高亮色	#e9f7fe
guideLineStyle	参考线样式	'dashed'
guideLineWidth	参考线宽度	1
labelEnabled	是否显示标签	true

Minimap API

属性	描述	类型	默认值
contentWidth	内容宽度	number	—
contentHeight	内容高度	number	—
viewportX	视口 X 偏移	number	—
viewportY	视口 Y 偏移	number	—
viewportWidth	视口宽度	number	—
viewportHeight	视口高度	number	—
scale	缩放比例	number	—
width	缩略图宽度	number	200
height	缩略图高度	number	150

事件	描述	回调参数
navigate	导航到指定位置	(x: number, y: number)
dragstart	开始拖拽	—
dragend	结束拖拽	—

2.x → 3.x 迁移指南

v3.x 是架构重构版本，内置 TransformEngine 替代了外部 simple-panzoom 依赖，并引入了 Minimap、插件系统、动画系统等全新能力。以下是核心差异与迁移要点：

主要 Breaking Changes

变更项	2.x 写法	3.x 写法	说明
组件名	<SketchRule> / <sketch-rule>	<SketchRuler>	统一为 PascalCase 完整拼写
导入方式	import SketchRule from 'vue3-sketch-ruler'	import { SketchRuler } from 'vue3-sketch-ruler'	改为命名导出，同时仍保留默认导出兼容
工具栏插槽	#btn="{ reset, zoomIn, zoomOut }"	#toolbar="{ tools, state }"	tools 包含 reset、zoomIn、zoomOut、zoomToPreset、setZoomMode、toggleReferLine；state 包含 scale、offset、zoomMode、showReferLine
缩放事件	@zoomStart	v-model:scale / @update:scale	支持双向绑定，无需手动监听缩放开始
参考线事件	@handleLine	@update:lines	统一为 update: 风格事件
偏移事件	无	@update:offset / @zoomchange	3.x 新增，返回 { scale, x, y }
锁定事件	无	v-model:lockLine / @update:lockLine	3.x 新增双向绑定
缩放控制	panzoomOption	zoomMode、zoomStep、minZoom、maxZoom	移除 panzoomOption，改为内置引擎直接配置
动画系统	无	enableAnimation、animationMode	3.x 新增，支持 ease-out、damped、exponential、direct
自动居中	依赖 panzoom 的 startX/startY	autoCenter、paddingRatio、initialOffset	autoCenter 为 true 时按 paddingRatio 留白后自动居中
阴影文字	showShadowText	移除	3.x 已移除该属性
palette 属性	lineType、lineColor、longfgColor、fontColor	guideLineStyle、guideLineColor、tickColor、labelColor	命名规范化
Expose	panzoomInstance	engine（TransformEngine）	直接暴露内置引擎实例
Expose 方法	zoomIn()、zoomOut()、reset()	同上，并新增 setTransform()、zoomToPreset()、setZoomMode()	方法更丰富
外部依赖	simple-panzoom	零外部 panzoom 依赖	需从项目中移除 simple-panzoom

快速迁移示例

2.x 代码：

<template>
  <sketch-rule
    ref="sketchruleRef"
    v-model:scale="state.scale"
    :panzoomOption="panzoomOption"
    :palette="{ lineType: 'dashed', lineColor: '#51d6a9' }"
    @handleLine="handleLinesChange"
  >
    <template #default>...</template>
    <template #btn="{ reset, zoomIn, zoomOut }">
      <button @click="reset">还原</button>
      <button @click="zoomIn">放大</button>
      <button @click="zoomOut">缩小</button>
    </template>
  </sketch-rule>
</template>

<script setup>
import SketchRule from 'vue3-sketch-ruler'
import { simplePanzoom } from 'simple-panzoom' // 需移除
</script>

3.x 代码：

<template>
  <SketchRuler
    ref="sketchRef"
    v-model:scale="state.scale"
    v-model:offset="state.offset"
    :zoom-mode="'pointer'"
    :enable-animation="true"
    animation-mode="ease-out"
    :palette="{ guideLineStyle: 'dashed', guideLineColor: '#51d6a9' }"
    @update:lines="handleLinesChange"
    @zoomchange="handleZoomChange"
  >
    <template #default>...</template>
    <template #toolbar="{ tools }">
      <button @click="tools.reset">还原</button>
      <button @click="tools.zoomIn">放大</button>
      <button @click="tools.zoomOut">缩小</button>
      <button @click="tools.zoomToPreset(1)">100%</button>
      <span>{{ (tools.state.scale * 100).toFixed(0) }}%</span>
    </template>
  </SketchRuler>
</template>

<script setup>
import { SketchRuler } from 'vue3-sketch-ruler'
</script>

自动化迁移脚本

项目提供了官方迁移脚本，可自动处理大部分替换：

npx vue3-sketch-ruler-migrate <path>

脚本会自动处理：

• 组件名 SketchRule → SketchRuler
• 插槽 #btn → #toolbar
• 事件 zoomStart → update:scale、handleLine → update:lines
• 检测 simple-panzoom、useLine 等需手动移除的依赖并发出警告

脚本仅为辅助工具，执行后请务必 review 变更并运行测试。

新增能力速览

• Minimap 缩略图：独立组件，支持拖拽视口与点击跳转
• 插件系统：通过 plugins 属性注入生命周期钩子
• 多画布管理器：CanvasManager + BUILTIN_TEMPLATES
• 吸附引擎：snapThreshold 配置参考线吸附阈值
• 动画引擎：enableAnimation + animationMode 实现平滑缩放/平移
• 纯原生零依赖：核心引擎 @sketch-ruler/core 纯原生实现，无需 panzoom 等第三方库

---

变更记录

• v3.x 内置 TransformEngine 替代外部 panzoom，新增 Minimap、插件系统、多画布管理器、吸附引擎、动画系统
• v2.4.x 多实例支持
• v2.3.x 引用简化版 simple-panzoom，提升性能，更新全部依赖

Who is using this?

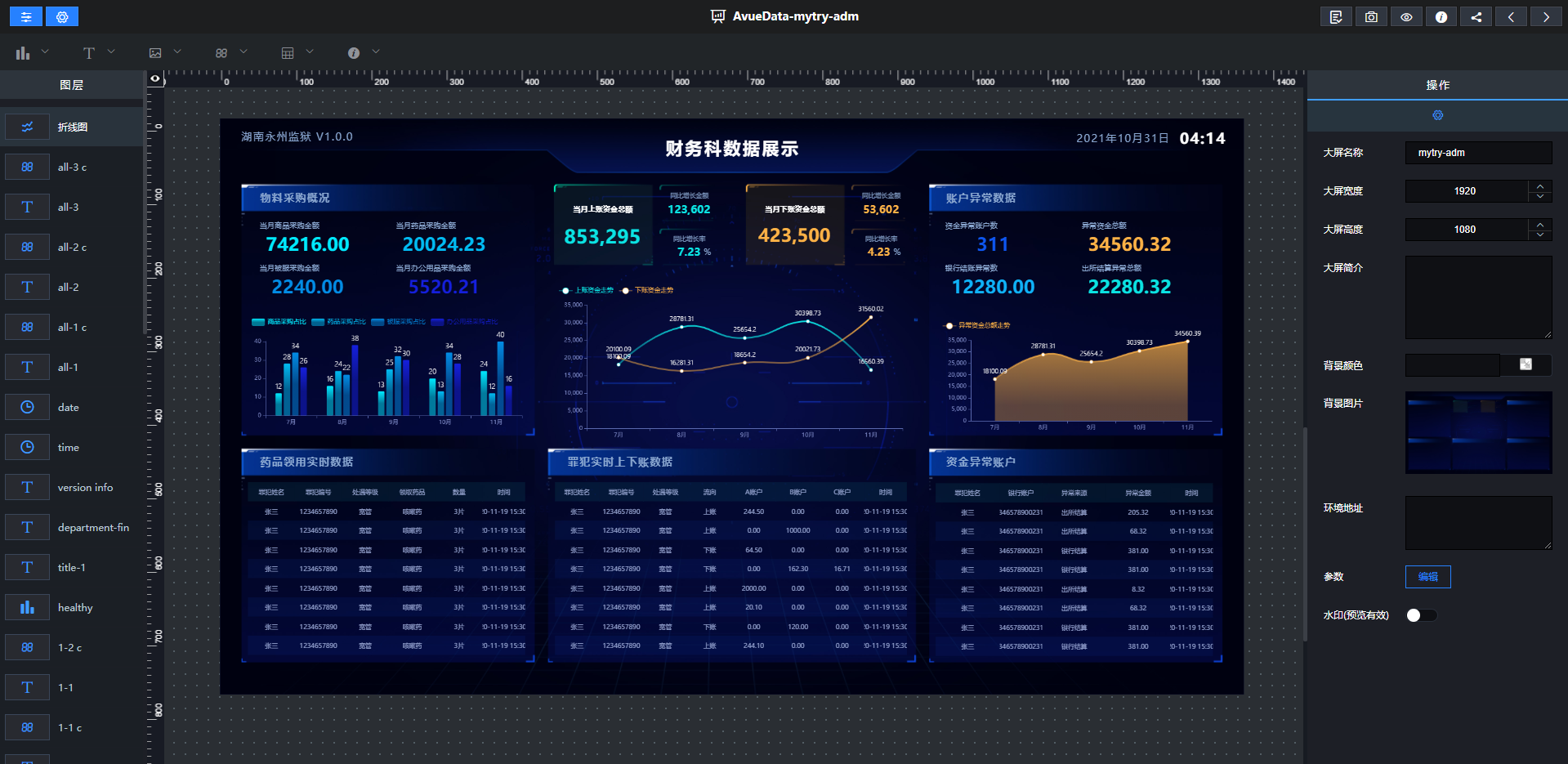

avue大屏可视化工具

GoView 高效拖拽式低代码数据可视化开发平台

open a PR to add your library ;)

QQ 技术交流群：

贡献者

最后

这是个开源业余做的功能，欢迎加强该插件的小伙伴加入。如果 vue3-sketch-ruler 对您有帮助，请给个 star，您的鼓励是我最大的动力。

引用

vue标尺组件 vue-sketch-ruler
