gantt-chart-vue 一个使用vue2.x开发的甘特图组件

npm 地址 这个组件是我“被裁员期间”抽空给之前呆过的公司 【重庆隆志科技有限公司】 写的，大家在二次开发的时候记得保留代码顶部的版权声明文件哦。

<!-- /**
 * Copyright (c) 2023 重庆隆志科技有限公司. All rights reserved.
 * author: yangfeng
 * blog: https://www.jianshu.com/u/71a7345bdabf
 * date: 2024/01/08
 * remark: 如果要分发gantt-chart-vue源码，需在本文件顶部保留此文件头信息！！
 */ -->

目录说明

packages下是gantt-chart-vue 组件源码
examples下是demo代码，根目录下执行 npm run serve启动项目

支持vue2.x

注意：
针对markLineTime属性， vue2 使用 markLineTime.sync。vue3 使用 v-model:markLineTime。

vue3.x 支持

目前不支持vue3，vue3后续有空了会重新发布个next版本，因为vue3本身是支持选项式写法的，只需要修改一小部分代码即可，element-ui 也需要升级为 element-plus。

功能

  • 1.甘特图精度显示到“分钟”。
  • 2.甘特图支持只读模式。

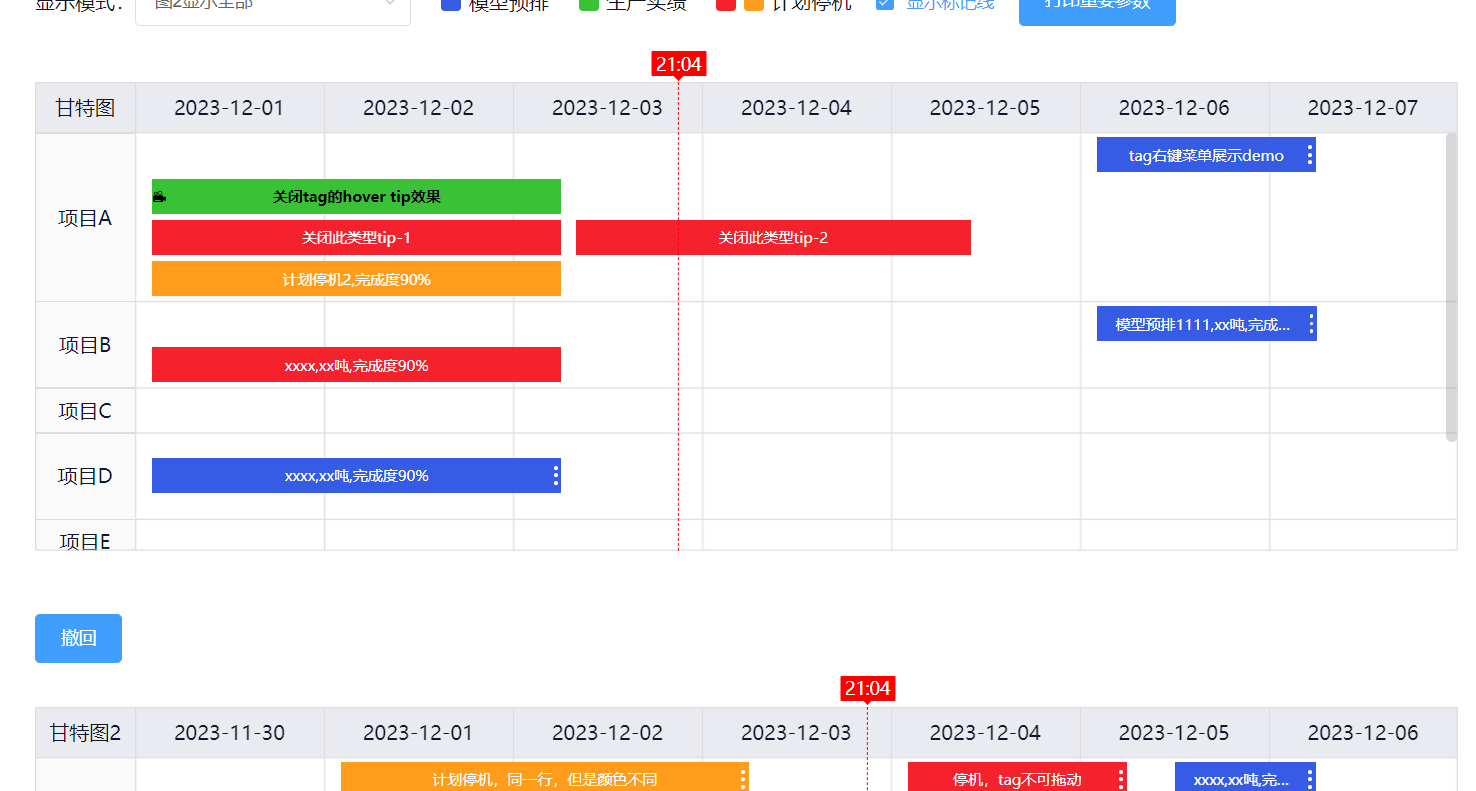

  • 3.甘特图支持点击显示标记线，标记线多个甘特图联动，通过.sync 实现。
  • 4.支持在甘特图中标记当前时间-时间线，前提是当前时间在任务开始结束区间内。
  • 5.甘特图支持底部支持显示统计行。
  • 6.甘特图支持是否开启甘特图高度自适应：
    true：限定在父级设置的高度范围内，超出将显示纵向滚动条，如果父容器未设置高度，将以初始渲染的高度为准，后续都限定在此高度范围内。
    false：甘特图自动撑开，特别注意父容器不要设置高度！！！
  • 7.甘特图支持右键菜单，通过rightClickMenuList属性配置。
  • 8.甘特图支持给左侧任务列配置右键菜单，通过taskMenuList属性配置。
    任务列菜单 - 每行的菜单都一样，若想给某行单独设置不同的菜单，则给row 对应行赋值 taskMenuList
  • 9.每行任务支持同时显示多种类型的tag，可拖动tag到其他行列，不同类型tag将在不同行显示。
  • 10.拖动tag时tag左侧显示时间线。
  • 11.支持给任务行设置是否禁用，禁用行可设置是否响应事件【不响应则不可拖入禁用行】，可通过disabledRowSilent属性控制是否开启。
  • 12.tag tooltip 采用 el-popover实现, 默认显示tag的tooltip、支持单个tag的tip关闭、使用插槽父组件可自行修改tag tooltip内容。
    tip 显示的优先级为：当前tag 设置的closeTip > 当前tag对应legend设置的closeTip > 都没设置则默认显示tip。
  • 13.tag支持右键菜单，tag 右键菜单功能，菜单在legend中配置，点击菜单按钮抛出参数。
  • 14.想要时间更精确，当tag拖动，结束后可以弹窗选择起止时间，可通过dragTagEndShowTimeDialog控制是否开启此功能。

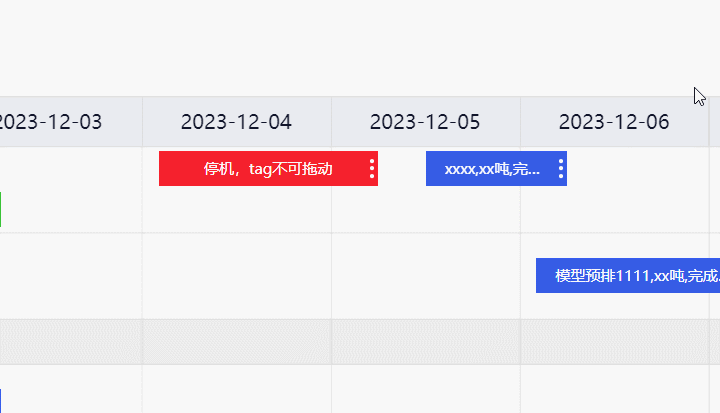

  • 15.tag 支持点击显示选中效果tag selected为true即可，可以全局关闭，提供获取所有选中项，清空所有选中项api。
  • 16.tag 前可以显示自定义图标，就是个类名放到tag前的 <i> 标签里面，推荐使用iconfont。
  • 17.甘特图支持实现任务持续时间加减n天显示，tag拖动到有滚动条边界时滚动条滚动。
  • 18.甘特图支持tag拖动时，后面tag的避让效果。
    特别注意：拖动结束后需要重新触发甘特图init方法才会清除避让信息！这部分是垃圾数据，只是为了有个避让效果，和甘特图本身数据无关

注意

甘特图tag是以左上角点位置判断拖到的哪行。

效果图

图1 图2 动态图

安装

npm i gantt-chart-vue -S

引入

方式一，main.js中全局引入

import Vue from 'vue'
import App from './App.vue'

// vue插件方式引入
import * as ganttChartVue from 'gantt-chart-vue'
Vue.use(ganttChartVue)

Vue.config.productionTip = false
new Vue({
  render: h => h(App),
}).$mount('#app')

方式二

import ganttChartVue from 'gantt-chart-vue'

export default {
  ...
  components: {
        ganttChartVue
  }
  ...
}

基础使用代码

<template>
  <div>
  <!-- 默认值测试 -->
  <gantt-chart-vue ref="ganTT1" v-bind="ganTT1Option" />
  </div>
</template>

<script>
import ganttChartVue from 'gantt-chart-vue'
export default {
  components: {
        ganttChartVue
    },
  data(){
    return {
      ganTT1Option: {
                readOnly: false, // 只读模式
                title: '甘特图',
                legend: [
                    {
                        label: '模型预排',
                        color: '#365ce5',
                        type: 1, // 用于判定同一网格行内具体所属行
                        dragable: true, // 此类型tag是否可以拖动，也可以在rows中配置单个tag是否可以拖动
                        closeTip: false, // 显示tag tip，也可以在rows中配置单个tag是否关闭提示
                        btnList: [ // 右键菜单按钮列表
                            {
                                label: '开启tag选中',
                                disabled: false
                            },
                            {
                                label: '关闭tag选中',
                                disabled: false
                            },
                            {
                                label: 'tag前添加图标',
                                disabled: false
                            }
                        ]
                    },
                    {
                        label: '生产实绩',
                        color: '#39c236',
                        type: 2, // 用于判定同一网格行内具体所属行
                    },
                    {
                        label: '计划停机1',
                        color: '#f5212d',
                        type: 3, // 用于判定同一网格行内具体所属行
                        closeTip: true // 关闭此大类的tag tip，若tag自行设置有closeTip，则以tag 内的为准
                    },
                    {
                        label: '计划停机2',
                        color: '#ff9c1b',
                        type: 4 // 用于判定同一网格行内具体所属行
                    }
                ],
                rows: [
                    {
                        label: '项目A',
                        tags: [
                            {
                                startTime: '2023/12/01 02:10:00',
                                endTime: '2023/12/03 06:10:00',
                                label: '关闭此类型tip-1',
                                type: 3
                            },
                            {
                                startTime: '2023/12/01 02:10:00',
                                endTime: '2023/12/03 06:10:00',
                                label: '计划停机2,完成度90%',
                                type: 4
                            },
                            {
                                startTime: '2023/12/03 08:00:00',
                                endTime: '2023/12/05 10:10:00',
                                label: '关闭此类型tip-2',
                                type: 3
                            },
                            {
                                startTime: '2023/12/06 02:10:00',
                                endTime: '2023/12/07 06:00:00',
                                label: 'tag右键菜单展示demo',
                                type: 1
                            },
                        ]
                    },
                    {
                        label: '项目B',
                        tags: [
                            {
                                startTime: '2023/12/06 02:10:00',
                                endTime: '2023/12/07 06:10:00',
                                label: '模型预排1111,xx吨,完成度90%',
                                type: 1
                            },
                        ]
                    },
                    {
                        label: '项目C',
                        tags: []
                    },
                    {
                        label: '项目D',
                        tags: [
                            {
                                startTime: '2023/12/01 02:10:00',
                                endTime: '2023/12/03 06:10:00',
                                label: 'xxxx,xx吨,完成度90%',
                                type: 1
                            },
                        ]
                    },
                    {
                        label: '项目E',
                        tags: []
                    },
                    {
                        label: '项目F',
                        tags: []
                    },
                    {
                        label: '项目G',
                        disabled: true, // 禁止响应事件
                        tags: []
                    },
                    {
                        label: '项目H',
                        tags: []
                    },
                ],
                startDate: '2023/12/01',
                dateDuration: 7
            },
    }
  }
}
</script>
<style scoped>
</style>

一、组件 props 属性值介绍，可查看源码 packages/components/index.vue 查看所有props

readOnly

boolean，是否只读，最高优先级，为true会禁用所有编辑功能，如拖拽，右键菜单等

disabledRowSilent

boolean，禁用行是否不触发事件，tag不可拖动到禁用行，不触发右键菜单。 true：禁止拖入， false：可以拖入。【注：“禁用行” 是根据rows中每个item的 disabled 属性判断的，disabled:true 代表此行为禁用行，禁用行背景色为 disabledBgColor 的值】

showSelected

boolean，是否显示tag选中 - false 不会显示选中效果，true 显示选中效果【tag是否选中是通过rows中每个item的 selected 控制的】 tag选中效果.gif

selfAdaptionGanTTHeight

boolean，是否开启甘特图高度自适应：
true：限定在父级设置的高度范围内，超出将显示纵向滚动条，如果父容器未设置高度，将以初始渲染的高度为准，后续都限定在此高度范围内
false：甘特图自动撑开，特别注意父容器不要设置高度！！！

legend

类型为：

interface Ilegendtype{
  color: string;
  type: number;
  dragable?: boolean;
  closeTip?: boolean;
  btnList: {
    label:string;
    disabled?: boolean;
  }[]
}
type Ilegend = Ilegendtype[]

甘特图的类型数组，重要！！！，用于控制每行tag的颜色以及行的顺序。完整值例子如：

[
    {
    color: '#365ce5',
    type: 1, // 用于判定同一网格行内具体所属行
    dragable: true, // 此类型tag是否可以拖动，也可以在rows中配置单个tag是否可以拖动
    closeTip: false, // 显示tag tip，也可以在rows中配置单个tag是否关闭提示
    btnList: [ // 右键菜单按钮列表
        {
        label: '开启tag选中',
        disabled: false
        },
        {
        label: '关闭tag选中',
        disabled: false
        },
        {
        label: 'tag前添加图标',
        disabled: false
        }
        ]
    }
]
  • color: 这种类型tag的背景色【tip：想要设置tag自己的样式请在rows对应项中设置tags的className修改】
  • type: 用于判定同一网格行内具体所属行
  • dragable: 此类型tag是否可以拖动，也可以在rows中配置单个tag是否可以拖动
  • closeTip: 此类型是否显示tag tip，也可以在rows中配置单个tag是否关闭提示，true：不显示tip false：显示tip

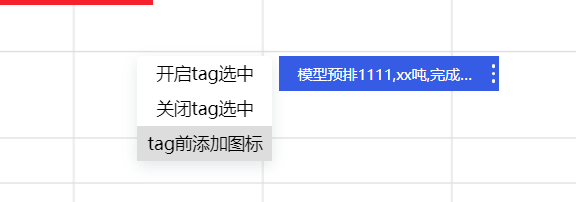

  • btnList: tag上的右键菜单按钮列表，也可以设置是否禁用某个按钮，效果为: 右键菜单按钮
    【注意：tag后面显示三个点，代表有操作菜单】

title

string，甘特图标题，默认值：'甘特图'。

startDate

string，初始显示的甘特图列开始时间，默认值：'2023/12/01'。重要！！！

dateDuration

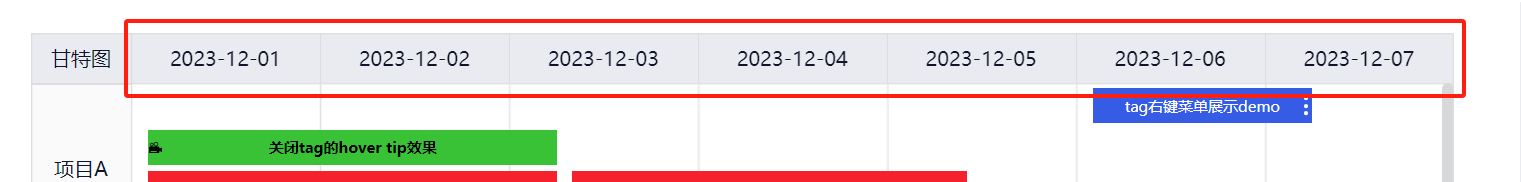

number，任务持续时间 - 从开始时间计算，默认值：7。重要！！！ 任务持续时间

decreaseDayNum

number，除了dateDuration任务持续时间，当tag横向拖动到左边界时，可以往前几天时间。需求说明： 如甘特图为7+2天，如果tag往左移出了，甘特图时间轴需要 - 1天；往右移出则 + 1 天，此时甘特图出现横向滚动条。

IncreaseDayNum

number，除了dateDuration任务持续时间，当tag横向拖动到右边界时，可以往后几天时间。

timeFormat

string，标题列时间显示成的格式，默认：'YYYY-MM-DD'。

rows

甘特图行数据，重要！！！类型为：

interface Itags{
    startTime: string; // 此tag的开始时间，注意是完整时间，如：'2023/12/01 02:10:00'
    endTime: string; // 此tag的结束时间，注意是完整时间，如：'2023/12/03 06:10:00'
    label: string; // tag上显示的文本
    type: number; // 同 legend 中的type类型 Ilegendtype.type，用于判断显示在同一任务行中的哪一行
    closeTip?: boolean; // 不显示此tag的tip，注意：只有true|false才会生效
    dragable?: boolean; // 此类型tag是否可以拖动,优先级最高，不设置将取legend的dragable，都没有则禁止拖动，注意：只有true|false才会生效
    className?: string; // 可单独设置tag样式名，可以同时设置多个，如：'classA classB'，将给此tag加上样式classA和样式classB
    selected?: boolean; // 当前tag是否选中-有选中样式
    preIcon?: string; // tag 前可以显示自定义图标，就是个类名放到tag前的 <i> 标签里面，推荐使用iconfont，如'el-icon-video-camera-solid'
    hide?: boolean; // 是否隐藏此tag
}

interface Ibtn{
    label: string; // 按钮名称
    disabled?: boolean; // 是否禁用
}

interface IRowsItem{
 label: string; // 任务行名称
 disabled?: boolean; // 当前行是否标记为禁用行，若props.disabledRowSilent设置为true，将禁止tag拖入禁用行
 tags: Itags[];
 h?:number; // 甘特图内部会用的变量，不用传，传了也会被覆盖
 taskMenuList?: Ibtn[]; // 当前任务行中任务列的右键菜单，参数和效果同 props.taskMenuList
 // 其他属性，将不做任何修改，可以存储其他前端数据
 [[propName: string]: any;]
}

type IRows = IRowsItem[]

summaryRows

string[]，甘特图底部统计行。注意上面的任务时间【包括加减n天】有几列这里就得有几列。
如：

    // 甘特图底部统计行
    summaryRows: {
        type: Array,
        default() {
        return [
           ['合计1', '1', '2', '3', '1', '2', '3', ''],
           ['合计2', 'a', 'b', 'c', 'd', 'e', 'f', '11'],
        ]
        }
    },

底部合计行

showMarkLine

boolean，是否显示 markLineTime 对应时间的标记线，注意：只读模式下标线功能未禁止，同样可以显示和标记。

markLineTime

string，标记线对应的时间，注意是完整时间，如：'2023/10/04 06:10:00'。标记线的功能为：点击甘特图内容区域，在点击的时间显示一条纵向线，后续可搭配 getTimePierceTags 方法获取所有被指定时间贯穿的tag。demo中有例子，感兴趣可以运行起来看看。 如图： 贯穿tag的标记线.png

rightClickMenuList

甘特图右键菜单里面的按钮，类型为：

interface Ibtn{
    label: string; // 按钮名称
    disabled?: boolean; // 是否禁用
}
type IrightClickMenuList = Ibtn[]

值如：

    rightClickMenuList: {
      type: Array,
      default() {
        return [
                {
                    label: '新增模型xx',
                    disabled: true
                },
                {
                    label: '新增停机xx',
                    disabled: false // 是否禁用
                }
        ]
      }
    },

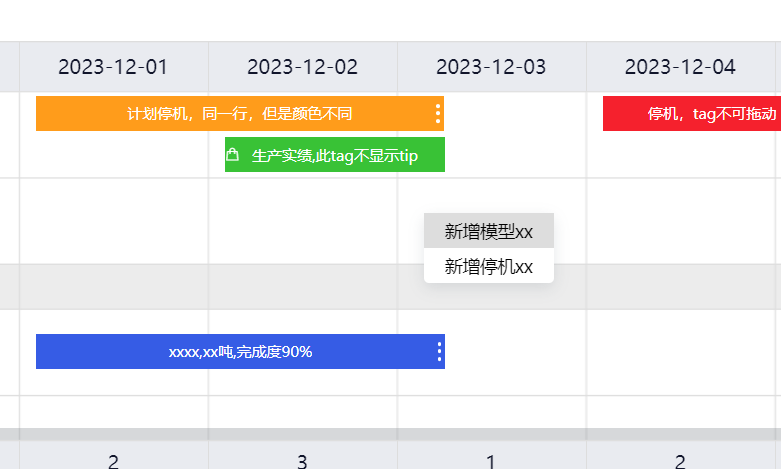

效果图： 甘特图右键菜单

taskMenuList

任务列菜单 - 每行的菜单都一样，若想给某行单独设置不同的菜单，则给row 对应行赋值 taskMenuList，上面props.rows中有讲到过。
类型为：

interface Ibtn{
    label: string; // 按钮名称
    disabled?: boolean; // 是否禁用
}
type ItaskMenuList = Ibtn[]

值如：

    taskMenuList: {
      type: Array,
      default() {
        return [
                {
                    label: '停产',
                    disabled: false // 是否禁用
                },
                {
                    label: '启用',
                    disabled: false // 是否禁用
                }
        ]
      }
    },

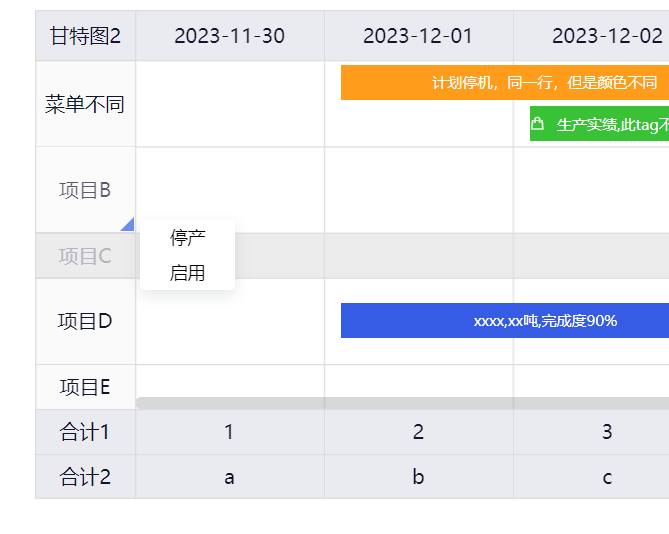

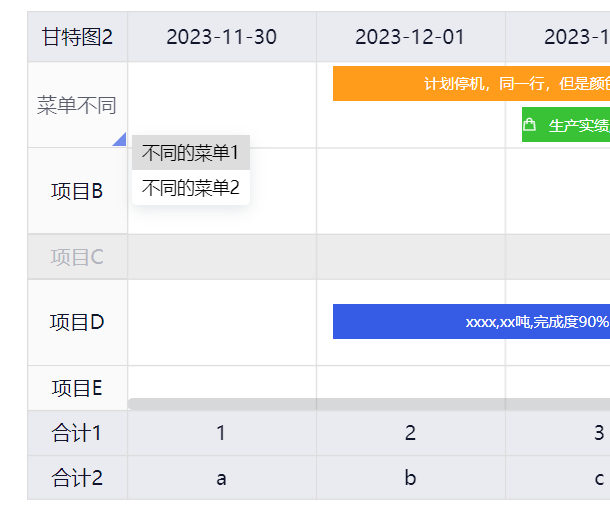

效果图： 任务列菜单 任务列菜单2

dragTagEndShowTimeDialog

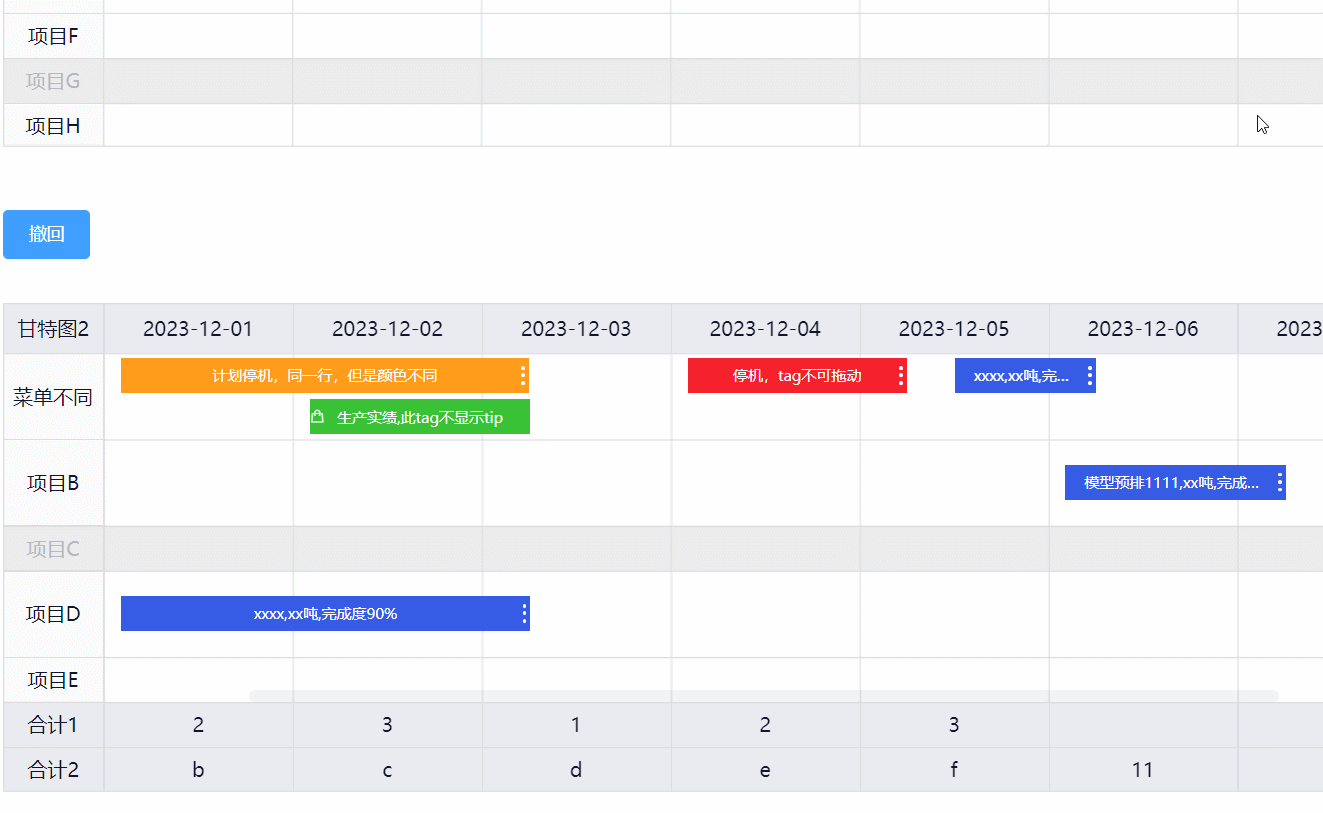

boolean，tag拖拽结束是否显示时间选择框，默认：false。 拖拽结束显示时间框

openTagMoveDodgeAnimate

boolean，tag拖动的避让效果，只是单纯显示，原理: 修改translateX(x)，这样不会对原始数据造成影响，非必要不用开启此功能。
【注意!!!：开启此功能后，将导致某些tag含有translateX 偏移，从而让甘特图表现异常-正确用法是每次拖动结束【比如调接口计算】，然后重新渲染整个甘特图】 tag避让效果

下面几个 props 属性是样式属性

ganttBgColor

string，甘特图背景色，默认：'#ffffff'。

disabledBgColor

string，停用|禁用行-背景色，默认：'#ececec'。

paintLeft

string，画布左侧 “类目列” 宽，默认：'80px'。

paintTop

string，画布顶部 “时间列” 高，默认：'40px'。

gridLineColor

string，网格线的颜色，默认：'#dddddd'。

二、组件内抛出的事件

tagDragStart tag拖动前，参数为当前tag的数据

type ITagItem = {
        data: Itags; // Itags 为之前的 props.rows 中的Itags类型，用于存储原始数据
        parentKey: string; // 记录所属父节点 - 行
        tagId: string; // 内部生成的用于区分tag的唯一id
        timeStampDiffer: number; // 开始时间与结束时间的时间差 - tag 拖动时需要保证时间差不变
        style: { // 当前tag的样式信息
            top: number | string;
            width: number | string;
            left: number | string;
            height: number | string; // 高度
            transform: string; // 用于实现拖拽避让动画
        }
    } & Required<Itags>
interface IParams{
    tagItem: ITagItem;
}
$emit('tagDragStart', params: IParams) // IParams 也就是源码中factoryTag方法的返回值类型

tagDragEnd tag拖动结束

interface IParams{
    tagItemOld: ITagItem; // 拖拽前tag Data
    tagItem: ITagItem; // 拖拽的tag Data
    tagItemDom: HTMLElement; // 拖拽的tag Dom
    left: number; // 拖动结束相对于甘特图画布【即不包含横纵滚动的画布】的left
    top: number; // 拖动结束相对于甘特图画布【即不包含横纵滚动的画布】的top
}
$emit('tagDragEnd', params: IParams)

closeTagTimeDialog 当 dragTagEndShowTimeDialog 为true，tag拖动结束后会打开时间选择弹窗用于精确控制tag的起止时间，当弹窗关闭时触发此事件

$emit('closeTagTimeDialog')

tagClick tag点击事件

interface IParams{
    e: MouseEvent; // 鼠标点击事件参数e
    tag: ITagItem; // 同上
}
$emit('tagClick', params: IParams)

tagContextmenu tag上鼠标右键事件

interface IParams{
     tag: ITagItem; // 同上
}
$emit('tagContextmenu', params: IParams)

tagMenuBtnClick tag上打开的右键菜单点击事件。【注意：前提是 legend 中当前类型的 btnList 有值，不然菜单都没有】

interface IParams{
    e: MouseEvent; // 鼠标点击事件参数e
    target: {
      label: string; // 按钮名称
      disabled?: boolean; // 是否禁用
    }, // 菜单触发项
    triggerIndex: btnIndex; // 菜单触发索引
    tag: ITagItem; // 同上
}
$emit('tagMenuBtnClick', params: IParams)

右键菜单按钮

changeMarkLineClick showMarkLine 为 true 时，点击甘特图触发该事件。【注意：左侧任务栏不会触发此事件。】

interface IParams{
    markLineTime: string, // 当前点击点在甘特图内对应的时间
    inTags: ITagItem[] // 当前时间贯穿的所有tag
}
$emit('changeMarkLineClick', params:IParams)

update:markLineTime showMarkLine 为 true 时，markLineTime的值，vue2 使用 markLineTime.sync，vue3 使用 v-model:markLineTime 可以实现多个图标记线联动效果，见demo。

$emit('update:markLineTime', params:string)

rightClickMenuClick 甘特图画布区域内右键菜单点击。

interface IParams{
    e: MouseEvent; // 鼠标点击事件参数e
    target: {
        label: string;
        disabled?: boolean;
    }; // 菜单触发项 - 即 rightClickMenuList 的item项
    triggerIndex: number; // 菜单触发索引 - rightClickMenuList 中的索引
    coordsInfo: {
        x: number; // 鼠标右键触发点x坐标像素，注：是相对于甘特图画布【即不包含横纵滚动的画布】的
        y: number; // 鼠标右键触发点y坐标像素，注：是相对于甘特图画布【即不包含横纵滚动的画布】的
        coords: [string, string] // x,y像素坐标转成的数据坐标
    };
}
$emit('rightClickMenuClick', params:IParams)

taskMenuBtnClick 左侧任务列操作菜单点击事件。

interface IBtn{
    label: string;
    disabled?: boolean; // 是否禁用
}
interface IParams{
    e: MouseEvent; // 鼠标点击事件参数e
    target: IBtn, // 菜单触发项
    triggerIndex: number; // 菜单触发索引
    rowData: {
        h: number;
        label: string;
        tags: ITagItem[]
        taskBtnList: IBtn[]
    }
}
$emit('taskMenuBtnClick', params:IParams)

三、组件重要实例方法介绍

getRowsData() 获取甘特图完整行数据, 格式和props.rows一致

interface IGanttChartVueInstance{
   getRowsData(): IRowsItem[];
}

getTimePierceTags('2023/10/04 06:10:00') 获取指定时间贯穿的所有tag

interface IGanttChartVueInstance{
   getTimePierceTags(time:string): ITagItem[];
}

clearAllTagSelected() 清空所有tag的选中状态，将 selected 都设置为 false

interface IGanttChartVueInstance{
   clearAllTagSelected(): void;
}

getAllSelectedTags() 获取所有被选中的tag，也就是将 selected 为 true 的过滤出来

interface IGanttChartVueInstance{
   getAllSelectedTags(): ITagItem[];
}

updateTag(tagId, newTagItem, refreshGTT) 修改tag节点，比如修改此节点的selected、className、closeTip等等属性

interface IGanttChartVueInstance{
    /**
     * 修改tag节点
     * @param {*} tagId 生成的甘特图tag唯一id
     * @param {*} newTagItem 修改后的tag
     * @param {*} refreshGTT 修改tag后是否需要刷新甘特图，不涉及宽高计算变化的可以不调用刷新，提高性能
     * @return boolean 操作成功 | 失败
     */
    updateTag(tagId: string,newTagItem: ITagItem, refreshGTT: boolean): boolean; // 操作成功返回 true，失败返回false
}

deleteTag(tagId) 删除tag节点

interface IGanttChartVueInstance{
    /**
     * 删除tag节点
     * @param {*} tagId 生成的甘特图tag唯一id
     * @return boolean 操作成功 | 失败
     */
    deleteTag(tagId: string): boolean; // 操作成功返回 true，失败返回false
}

getTagsByRowLabel(label) 获取指定label行下的所有tags

interface IGanttChartVueInstance{
    /**
     * @param {*} rowLabel 左侧任务栏的label
     */
    getTagsByRowLabel(rowLabel: string): ITagItem[];
}

四、slots 插槽

tagTip 插槽可以自定义 tag 的 tooltip 效果，tag tooltip 是基于 element-ui 的 el-popover 实现的。

    <!-- tag tip内容 -->
    <template #tagTip="{ tagData }">
        <div class="myTagTip">
            <p>标题：</p>
            <p>自定义tag内容： {{ tagData.label + 'abcdef' }}</p>
            <p>说明11111</p>
        </div>
    </template>

五、其他说明

文档中部分类型相同的没有再列举，全局搜索下就找到了，实例方法只是列举了几个常用的，应该能满足大部分需求了。源码注释很清晰，大家也可以二次开发，不过记得保留版权声明，或者提个issue，我看到了有时间就来改。如果 github 上文档里面的图片显示不出来，可以把项目下载下来在本地查看，引用的图片都在里面。

vuevue2.xvue3.xelement-uiGantt chartGanttvue ganttgantt vue甘特图
core-jsdayjselement-uivue
1.2.0

2 months ago

1.2.1

2 months ago

1.1.1

2 months ago

1.1.0

2 months ago

1.1.3

2 months ago

1.1.2

2 months ago

1.0.9

4 months ago

1.0.7

4 months ago

1.0.6

4 months ago

1.0.5

4 months ago

1.0.4

4 months ago

1.0.3

4 months ago

1.0.2

4 months ago

1.0.1

4 months ago

1.0.0

4 months ago
